KY ZW-1

纳米沉积石墨烯在重防腐、超导热散热应用参数与工艺技术说明

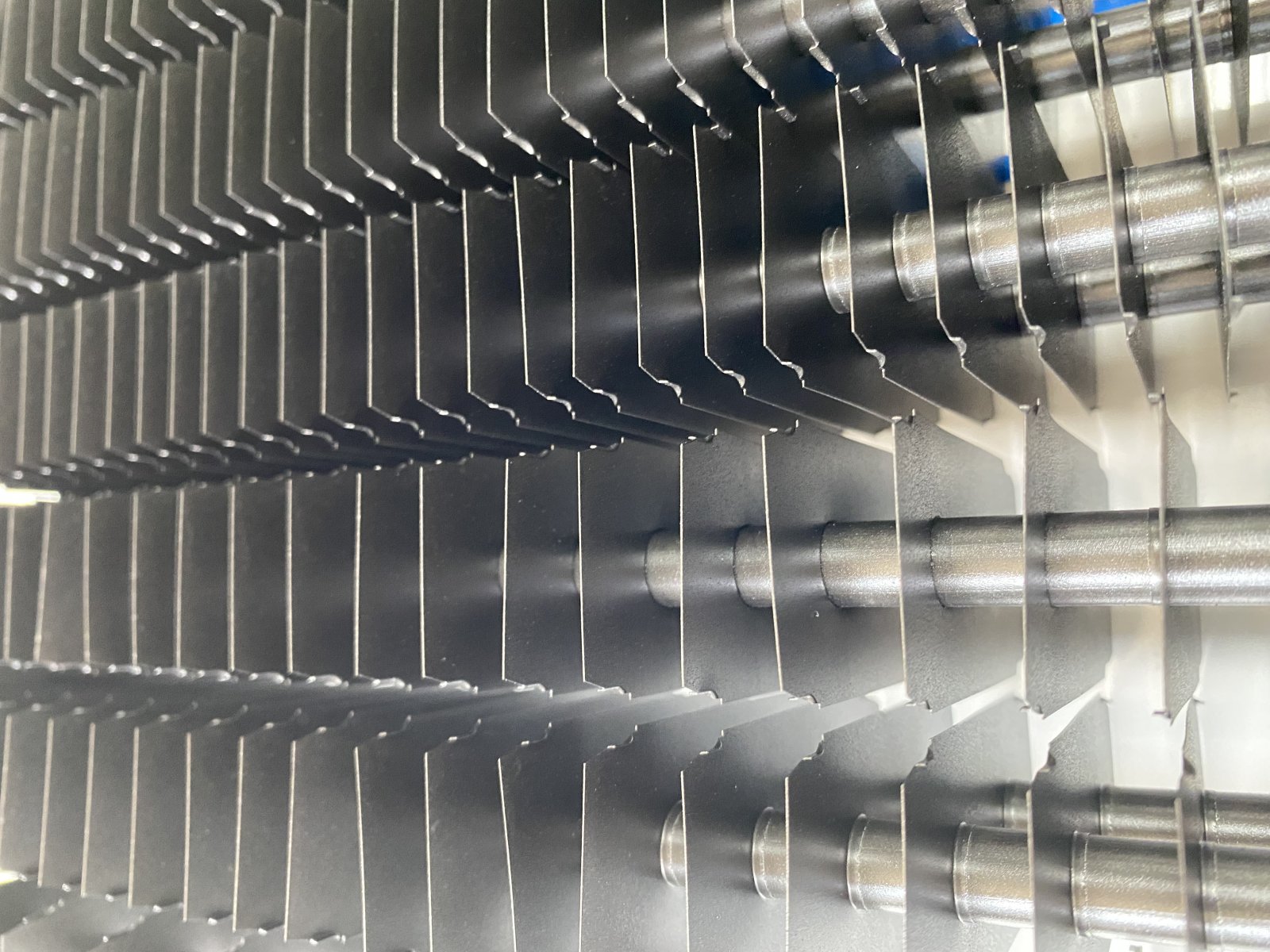

涂层外观：

黑色哑光粗糙面；高导热散热，显著增大散热面积，兼具常规防腐

黑色光滑面：高防腐，导热散热良好，基本不增加散热面积

涂层材质与工艺：

以石墨烯为主的碳复合材料，少量纳米复合陶瓷以及表面改性助剂。

通过专利技术纳米沉积，碳材料趋于定向排列，形成微翅片，显著提高导热散热，增大散热面积。

适用基材：

铝材、铜材、镁合金、钢材以及其它金属材质，石墨以及碳纤维材质。

说明：不同基材，不同性能侧重，可根据运用调整。

适用温度：

长期-60℃—300℃；短期-100℃—400℃。耐冷热冲击抗热震。

涂层特性：

1、高热导率：水平方向最高可达 800W/M.K 以上，垂直方向最高可达 30W/M.K 以上，有助工件散热不蓄热，延长寿命。

2、高辐射系数：最高可达 0.96 以上；

3、微翅片结构显著增加散热面积：最高可增加散热面积 2 倍以上；

4、涂层厚度 15 微米左右，也可根据需要在 3—50 微米范围内调整定制；

5、涂层防静电，具有一定电磁屏蔽功效，具有一定电绝缘性能（耐电压1000伏特左右）；

6、涂层附着力1级，结合强度最高可达15MPa 以上；

7、涂层硬度最高可达6H，柔韧性1级，耐一定次数的折弯，耐冲击50cm以上；

8、涂层耐腐蚀，涂层厚度15微米，耐盐雾1920小时以上，最高可耐 2400小时以上。增加涂层厚度，耐盐雾最高可达 6000小时以上。涂层耐酸碱腐蚀，散热防腐一体解决；

9、涂层耐湿热，耐水长期浸泡，耐水煮。
