KY HWTJ-300

石墨烯高温烧结油墨

石墨烯高温烧结碳浆是由我公司研发生产的一种以石墨烯为主要导电剂的导电碳浆，适用于各类玻璃、陶瓷等耐高温绝缘材料的印刷，固化后的膜厚和*终电阻受多种相关因素影响，如网线的大小、张力、刮胶硬度、角度、速度等。该产品可应用于电暖器、电烤炉、烘箱、电饭锅、电水壶等方面。

【特点及优势】
良好的导电性，功率不衰减
优异的附着力、复合牢度
以水为溶剂，几乎无气味
完全水溶，清洗或稀释可使用纯水，环保健康
黏度、电阻等可以根据客户需求定制

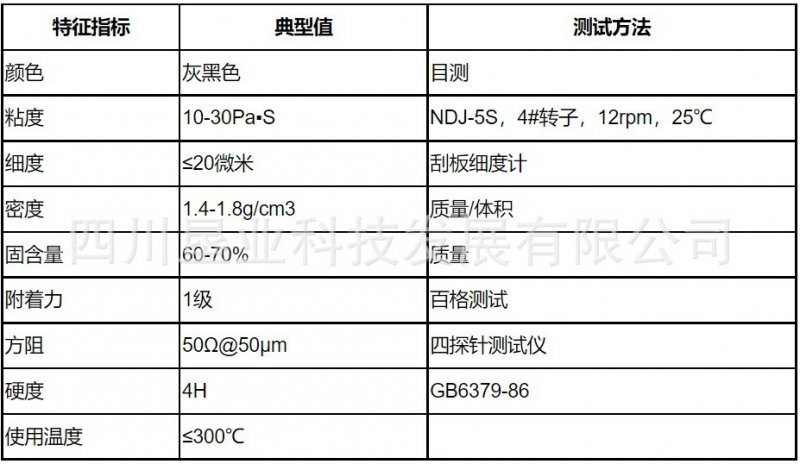

【技术规格】

【使用方法与注意事项】
使用方法：
1、基材：高硼玻璃、微晶玻璃、陶瓷等
2、网版：不锈钢丝网或聚脂丝网印刷
3、稀释剂：纯水
5、固化工艺：预烘 150℃、 5-10分钟；烧结400℃、30分钟；
6、清洗剂：水、乙醇等；
7、储存：室温保存，未开封的储存期在3个月以上；
8、包装：1.00/5.00公斤（或按要求包装）。
9、采用100目丝网过滤
10、性能：在220V电压下，电阻：50ohm，功率：1000w（涂覆膜规格：长85mm，宽85mm，厚度18-20um）。
注意事项：
1、使用英制100-200目聚脂或不锈钢丝网印刷，刮胶硬度为65-80度；
2、使用前充分搅拌均匀；
3、印刷基材须处理干净，如残留有油脂、氧化物、手汗及其它污染物时，会严重降低附着力及电气性能；
4、印刷时须有足够的油墨，否则会影响印刷性能和油墨的印刷厚度，导致阻值变化；
5、为确保油墨性能基本一致，印刷时应尽量保持粘度相同；加稀释剂时应将碳浆收起来与部分新油墨混合，再适量（小于5%）加入稀释剂后，充分搅拌均匀；
6、固化须彻底，否则无法获得所需特性
